Kios Pemindai Pemasangan Tetap FM300 2D
Fitur
• Kemudahan Integrasi
Kompak dan mudah untuk mengintegrasikan desain.Faktor bentuk yang kecil memungkinkan integrasi yang mudah ke dalam berbagai solusi.FM300 memiliki peringkat IP54 yang berarti tahan debu dan air.

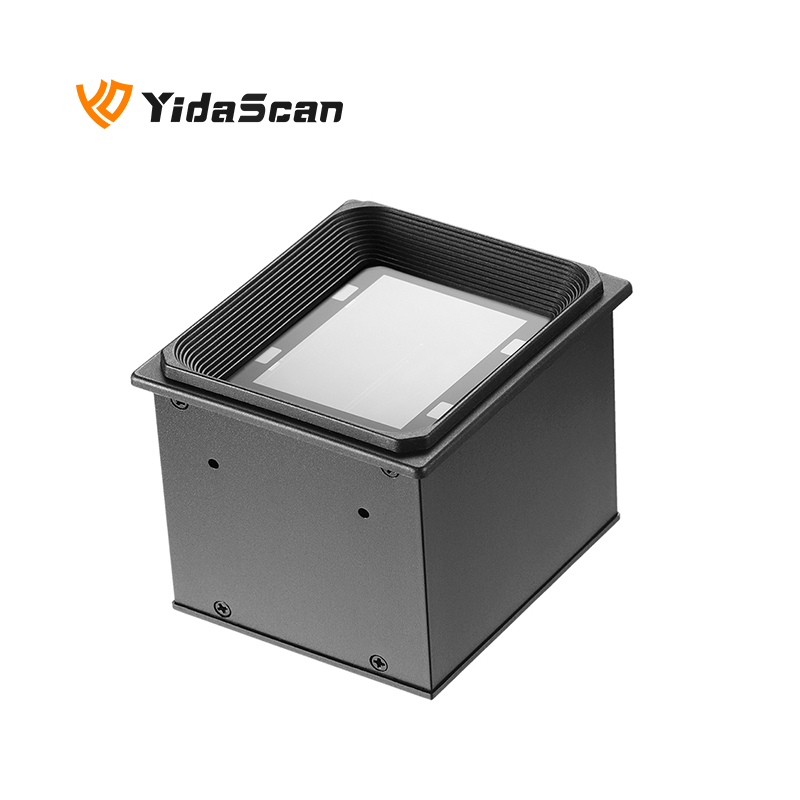

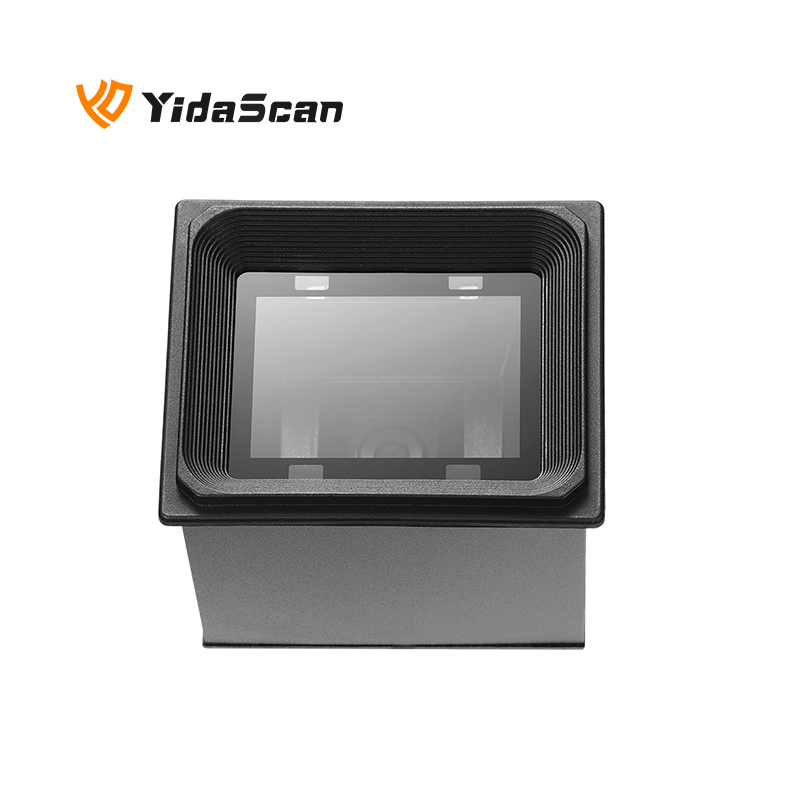

• Perumahan Logam Tahan Lama
Pemindai menggunakan wadah logam yang tahan lama, sehingga ideal untuk aplikasi swalayan, seperti Kios.

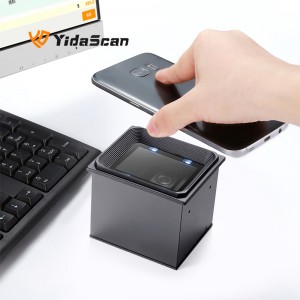

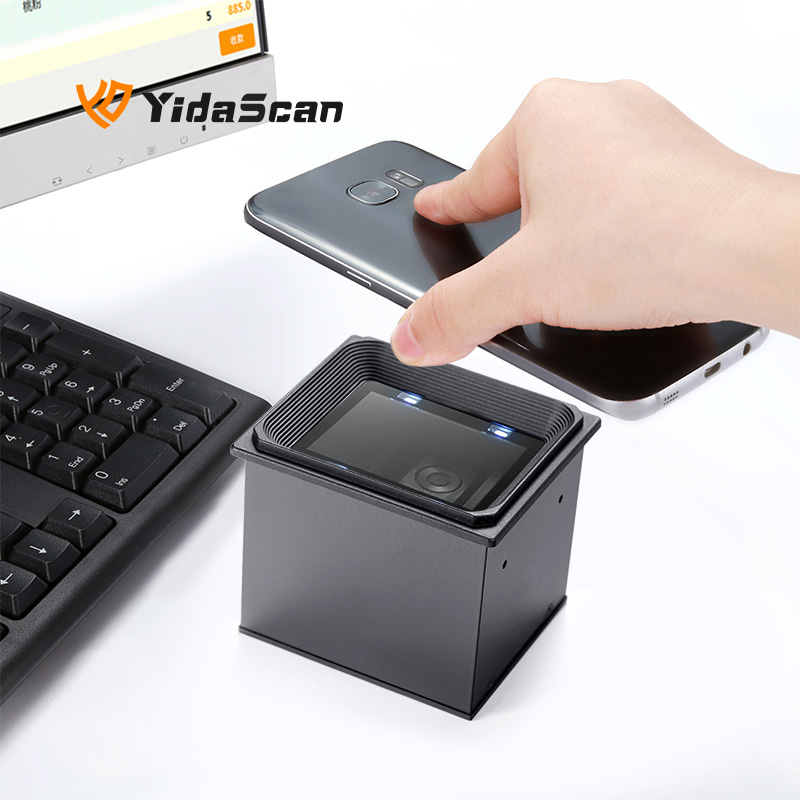

• Tangkap Barcode di Layar dengan Tajam
Pemindai ini mampu membaca kode QR 1D dan 2D pada layar yang dilapisi film pelindung.
• Pemicu IR
Sensor IR di pemindai menunjukkan kepekaan yang ditingkatkan dalam mengaktifkan pemindai untuk memindai kode batang saat ditampilkan, meningkatkan throughput dan produktivitas secara nyata.
• Pengembangan OEM

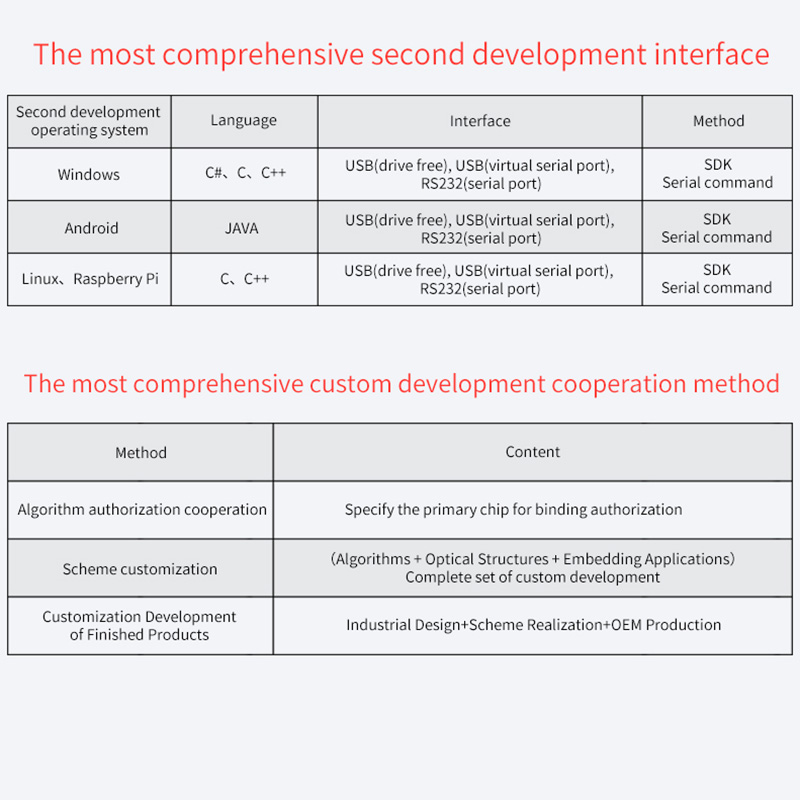

Dukungan untuk peningkatan online, pengembangan kustom, dan pengembangan sekunder.Protokol perintah port serial memungkinkan pengembang untuk mengintegrasikan dan mengontrol pemindai dengan mulus dan pemindai dapat dikendalikan sepenuhnya oleh protokol.

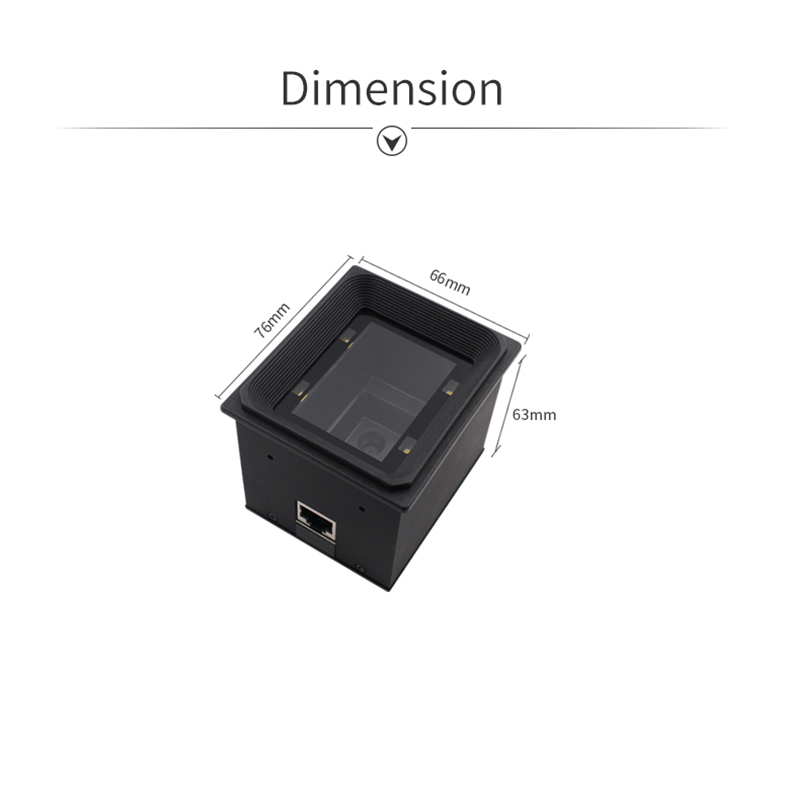

Dimensi FM300 (: mm)
![q1](http://www.yidascan.com/uploads/q1.jpg)
![q2](http://www.yidascan.com/uploads/q2.jpg)
![q3](http://www.yidascan.com/uploads/q3.jpg)
Desain Eksternal
Catatan: Analisis optik dari desain housing memastikan kinerja pemindaian atau pencitraan yang optimal.
Rancang rumah mesin sehingga sistem bidik dan pencahayaan tidak memantul ke dalam.Refleksi dari jendela atau cangkang dapat menyebabkan masalah.Untuk sudut kemiringan jendela khusus, pantulan ini memantul dari atas atau bawah rumahan dan mencapai mesin.Jangan letakkan benda terang di sekitar mesin untuk mencegah jendela yang dimiringkan dipantulkan ke bidang pandang mesin dan muncul dalam gambar yang diambil.Pertimbangkan untuk menggunakan bahan matte hitam di dalam bezel atau housing.
4.1 Pemosisian Jendela
Jendela adalah media transparan yang dipasang di depan pemindai FM300 yang memisahkan bagian dalam dan luar produk dan mempertahankan jalur cahaya bagi pemindai untuk membaca kode batang.Jendela harus ditempatkan sedemikian rupa sehingga sinar penerangan dan sinar bidik dikeluarkan sejauh mungkin dan untuk mencegah pantulan masuk ke mesin.Jika sinar cahaya dipantulkan ke dalam mesin, kinerja keterbacaan mesin akan berkurang.
Jendela harus dipasang sedekat mungkin dengan bagian depan FM300, dan a-0mm.
![q4](http://www.yidascan.com/uploads/q4.jpg)
4.2 Ukuran Jendela
Jendela tidak boleh menghalangi bidang pandang dan harus berukuran untuk mengakomodasi amplop bidik dan iluminasi yang ditunjukkan di bawah ini.
![q5](http://www.yidascan.com/uploads/q5.jpg)
Horisontal
![q6](http://www.yidascan.com/uploads/q6.jpg)
Vertikal
Pertunjukan | Sensor gambar | 640*480 CMOS | |
Penerangan | LED putih | ||
Simbologi | 2D | (PDF417)、(Kode QR)、(Mikro QR)、(Matriks Data)、(Aztec)、(kode Hanxi) | |
1D | (Kodebar)、(Kode 39)、(Kode 32)、(Industri 2 dari 5)、(Interleaved 2 dari 5)、(Standar 2 dari 5)、(Matriks 2 dari 5)、(Kode 93)、(Kode 11 )、(Kode 128)、(UPC-A)、(UPC-E)、(EAN/JAN-8)、(EAN/JAN-13)、(GS1 DataBar(RSS14) | ||
Resolusi* | 5 juta | ||
Rentang Dekode Khas* | EAN-13 (13 juta) | 0mm~70mm ukuran kode batang:31mm * 7mm) | |
PDF417 (6 juta) | 0mm~25mm ukuran kode batang:14mm * 7mm) | ||
Kode39 (6,6 juta) | 0mm~25mm ukuran kode batang:34mm * 10mm) | ||
Matriks Data (10 juta) | 0mm~15mm ukuran kode batang:5mm * 5mm) | ||
Kode QR (15jt) | 0mm~60mm ukuran kode batang:10mm * 10mm) | ||
Kontrak Cetak Min* | 20% | ||
Sudut Pindai** | Kemiringan ± 70 ° Pitch ± 70 ° Gulung 360 ° | ||
FOV | Diagonal 52,8°,Horizontal 39°,Vertikal 29° | ||
Elektronik | Antarmuka | USB、RS232 RS485 Wiegand | |
Dimensi (mm) Berat Bersih Berat Pengepakan: | 76(L)×66(D)×64(H)(Maks)158g 330g | ||
Tegangan Operasi | 4,8 ~ 20 VDC | ||
Kekuatan | 1000mW (Khas) | ||
Arus@5 VDC | Pengoperasian | 200mA (RMS Khas),300mA (RMS Maks) | |
Bersiap | 150mA | ||
Lingkungan | Suhu Operasional | 0℃~+60 | |
Suhu Penyimpanan | -40℃~+70℃ | ||
Kelembaban Operasi | 5% ~ 95% Non-Kondensasi) | ||
Cahaya Sekitar | 0~100,000LUX | ||

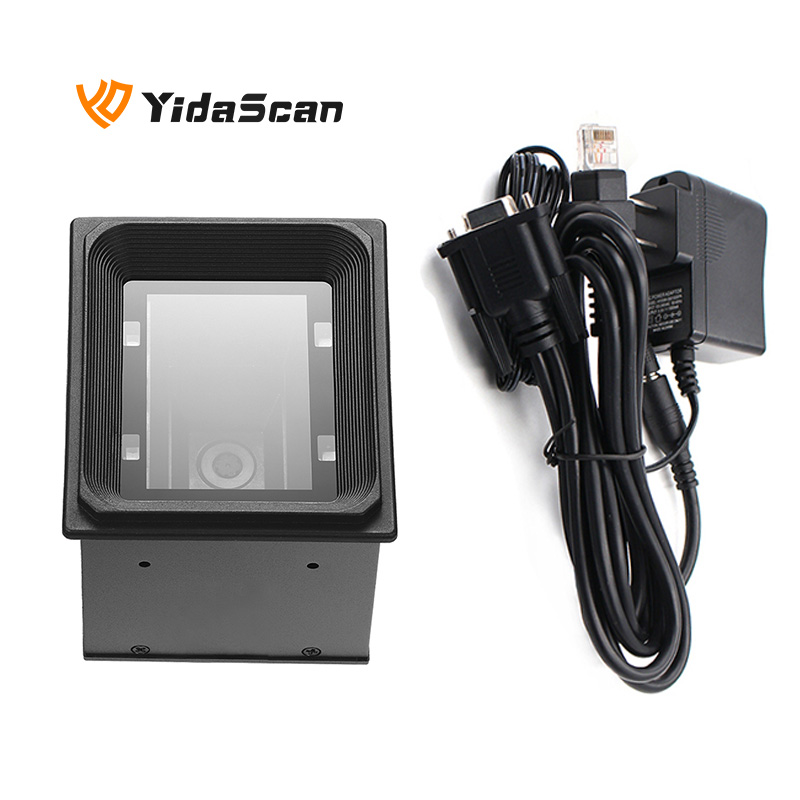

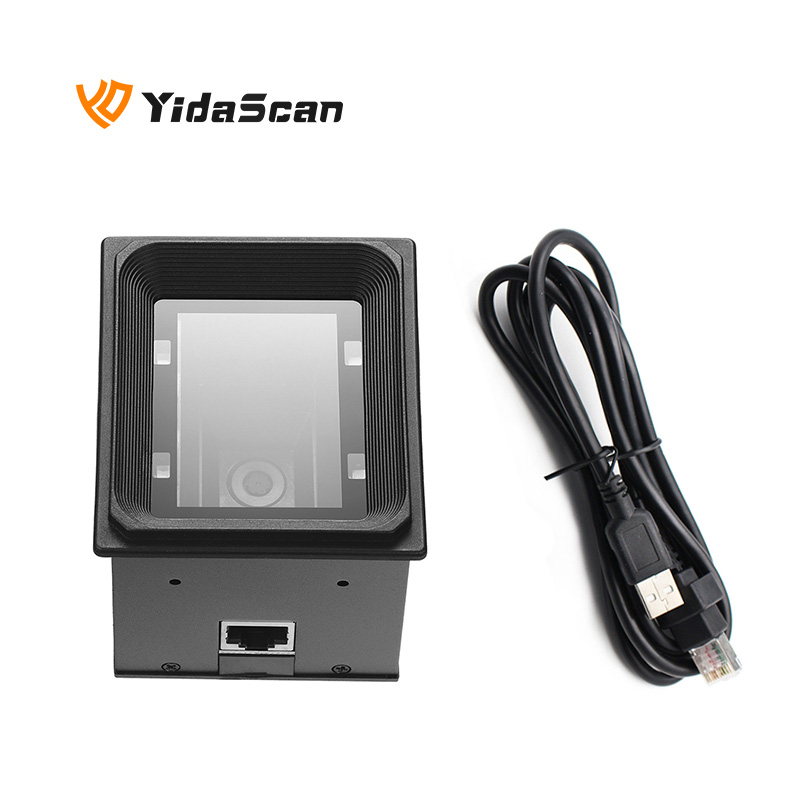

Aksesoris | Kabel | USB | Kabel USB |
RS-232 | Kabel RS232 | ||
TTL | Kabel TTL | ||
RS-485 | Kabel RS485 | ||
WG | Kabel Wiegand |
* Kondisi pengujian: suhu sekitar = 23℃;Pencahayaan sekitar = 300 lampu pijar LUX;Kode kertas harus menggunakan kode sampel uji yang diformulasikan oleh perusahaan kami.
** Kondisi pengujian: Jarak pengujian = (kedalaman bidang minimum + kedalaman bidang maksimum) /2;Suhu sekitar = 23 ;Pencahayaan sekitar = 300 lampu pijar LUX.
