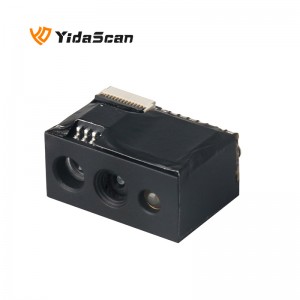

Módulo de escáner de código de barras 2D ES30

Breve descripción:

Capacidad de decodificación: 1D, 2D

Factor de forma: todo en uno

Sensor de imagen: CMOS

Iluminación: LED rojo

Dimensión: 15,8 mm (largo) x 21,4 mm (ancho) x 11,6 mm (alto).

Peso neto: 3,5 g

Interfaz: TTL, USB

Proyecto: Comercio minorista, terminal móvil, pago móvil, POS, atención médica, almacén, transporte y logística, quiosco de autoservicio, fabricación


Detalle del producto

Especificación

Características

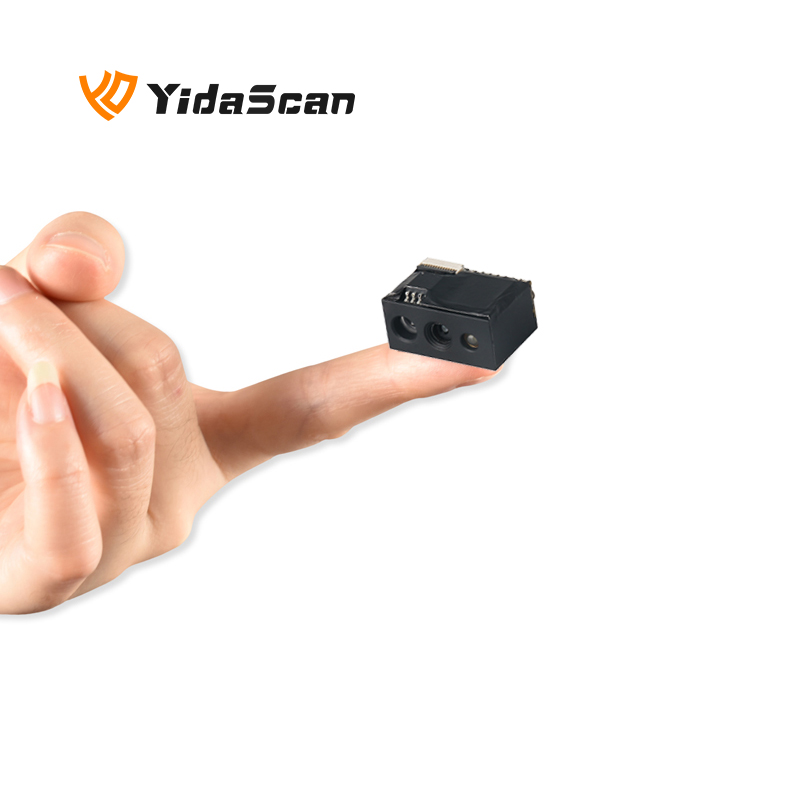

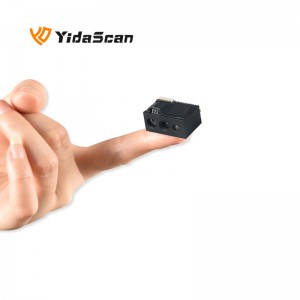

• Talla pequeña

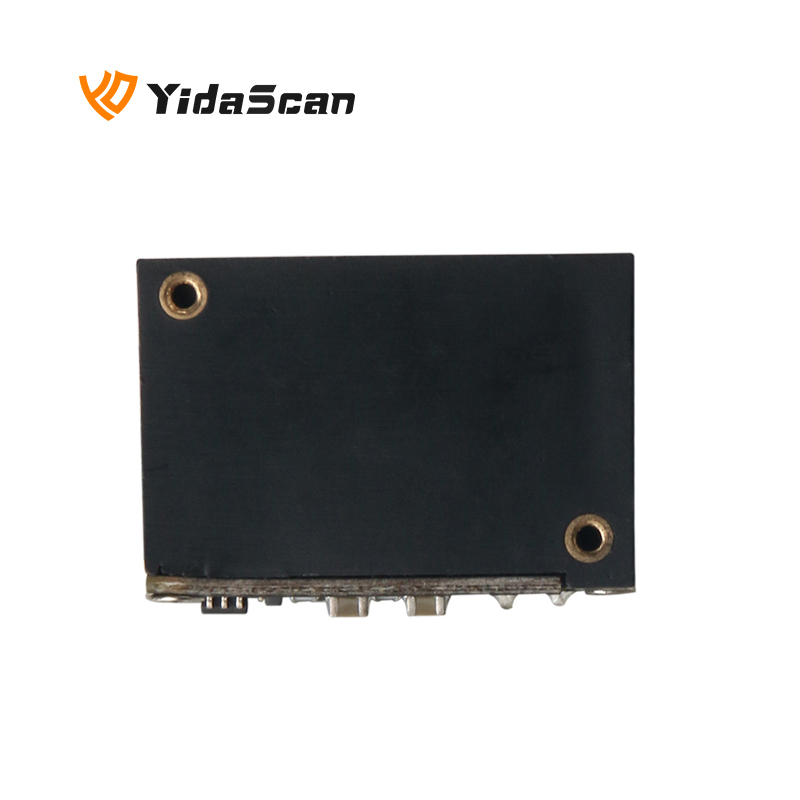

Tamaño pequeño, con tuercas de cobre fijas para una fácil integración en otros equipos, como quioscos, puntos de venta, etc.

• Interfaces opcionales
Una amplia variedad de interfaces opcionales TTL, USB (USB-KBW, USB-COM) para diferentes escenarios de aplicación.

• Módulo de cámara HD
Módulo de cámara CMOS, lectura de códigos de barras de alta precisión (3MIL), para identificar fácilmente todos los códigos de barras 1d y 2d principales del mercado.El papel, la impresión, el plástico y la pantalla del teléfono se pueden leer fácilmente.

• Modos de trabajo
Admite una variedad de modos de trabajo (manual, modo continuo, inducción, control de comando), puede cumplir con los diferentes requisitos de lectura.

• Desarrollo de OEM
Soporte para actualizaciones en línea, desarrollo personalizado y desarrollo secundario.

Tamaño de la estructura

El módulo de código de barras 2D integrado ES30 adopta un diseño integrado.Cuando utilice ES30 para una aplicación integrada, puede consultar las siguientes especificaciones de tamaño físico.

pag (1)
pag (2)

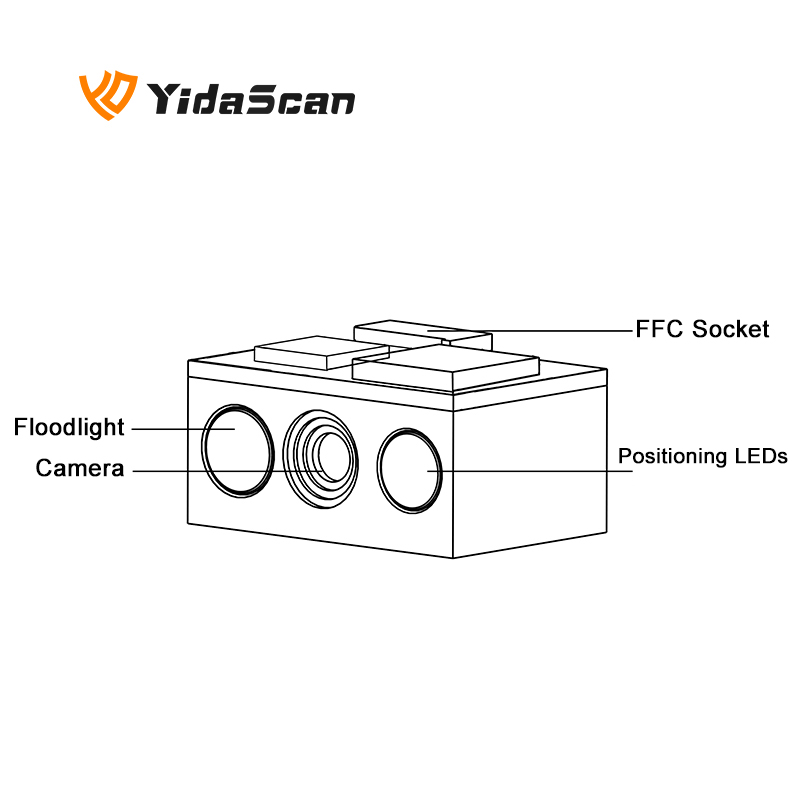

Leer perspectiva

El módulo de código de barras 2D integrado ES30 adopta un diseño integrado.Cuando utilice ES30 para una aplicación integrada, puede consultar las siguientes especificaciones de tamaño físico.

pag (3)
pag (4)

Valor típico de la profundidad de campo

Tipo de código de barras

Densidad de código de barras distancia reciente Distancia más lejana

código 39

0,076 mm (3 mil) 40 mm 130 mm

código 39

0,127 mm (5 mil) 30 mm 170 mm

código 39

0,5 mm (20 mil) 50 mm 400 mm

código 39

1 mm (40 mil) 100 mm 500 mm
UPC/EAN 0,33 mm (13 mil) 45 mm 300 mm
Código QR 20,0 mil 30 mm 250 mm
Matriz de datos 10mil 30 mm 150 mm
PDF 417 6,8 mil 35 mm 160 mm

Condiciones de prueba: temperatura ambiente 25 ℃, iluminación ambiental 200LUX, PCS=0.9


  • Anterior:
  • Próximo:

  • Modo de comunicación

    USB (USB-KBW, USB-COM), TTL

    Sensor de imagen

    CMOS

    píxel

    1 millón de píxeles

    Resolución

    ≥3mil/0.076mm(PCS90%,CÓDIGO 39)

    Leer la profundidad de campo

    30 mm ~ 500 mm (diferente rango de código de barras)

    Velocidad de decodificación

    65 CM/S

    modo de lectura

    Lectura manual, lectura por inducción, control de instrucciones.

    Modo de solicitud

    Luz indicadora LED, Zumbador (circuito externo)

    Ángulo de visión

    40°*30°

    Ángulo de lectura

    Condiciones de prueba: CODE39,10mil/0.25mm,PCS90%

    Rollo: ± 360 °, inclinación: ± 60 °, inclinación: ± 55 °

    Imprimir contraste

    ≥20%

    Luz ambiental

    Ambiente oscuro, luz natural interior.

    Simbologías

    1D:UPC-A,UPC-E,EAN-8,EAN-13,Código 128, GS1-128, Código 39,Código 32, Código 93,Código 11,Intercalado 2 de 5,Matriz 2 de 5,Industrial 2 de 5 (Directo 2 de 5), Codabar (NW-7), MSI, GS1 Databar (Omnidireccional, Limitado, Ampliado), etc.

    2D: código QR, código Micro QR, matriz de datos, PDF417, Micro PDF 417, etc.

    Desempeño Mecánico / Electrificación

    Peso neto

    3,5 g

    Tamaño de apariencia 15,8 mm (largo) x 21,4 mm (ancho) x 11,6 mm (alto)
    Longitud del cable plano 5 cm (cableado FPC de un solo lado)

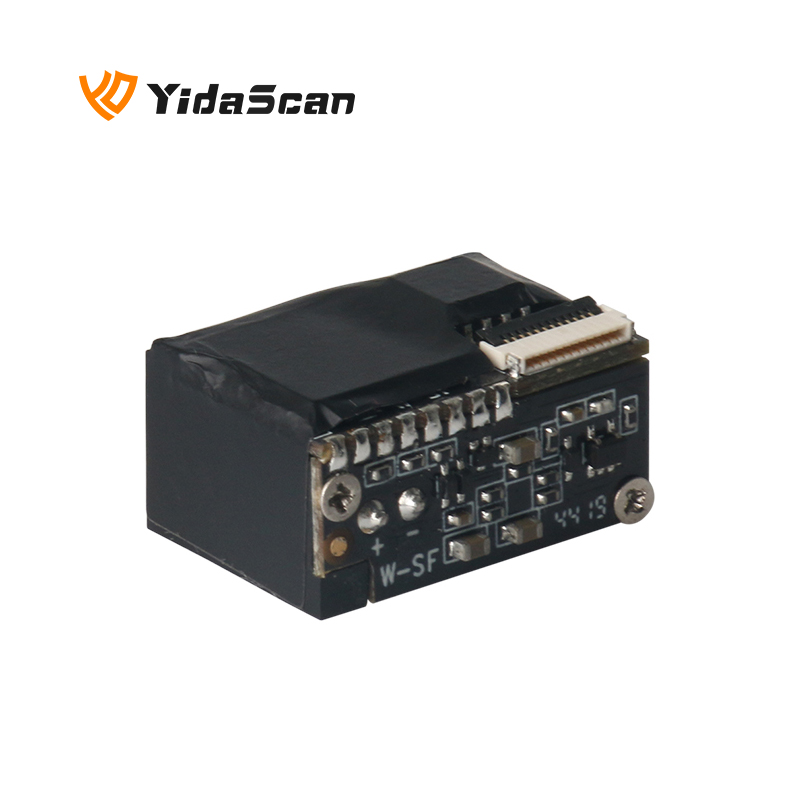

    Tipo de interfaz Paso 0.5 de FPC 12PIN
    Tensión de trabajo CC 3,3-5 V (recomendado 5 V)
    Actual 180mA (TRABAJO)

    Ambiente de trabajo

    Temperatura de trabajo -20 ℃ a 50 ℃
    Temperatura de almacenamiento -40 ℃ a 60 ℃
    Humedad de trabajo 5% a 95% (sin condensación)
    Prueba de vibraciones de transporte 10H@125RPM

    Lista de Accesorios

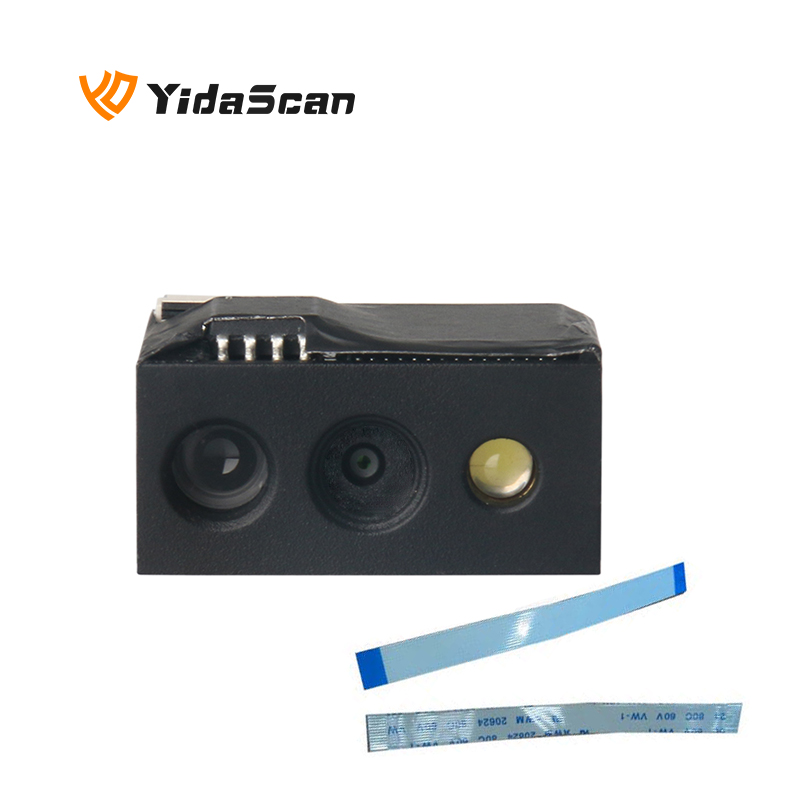

    línea FPC FPC 12PIN Paso 0.5 Longitud 5CM
    Placa de desarrollo (opcional) Se utiliza para conectar módulos y cables, con función de salida de diferentes interfaces, así como función de solicitud de escaneo.
    Cable (opcional) Se utiliza para conectar la placa de desarrollo y el host, cable de interfaz diferente opcional, USB o RS232
    Adaptador de corriente (opcional) Salida: DC5V 1A, entrada: AC100~240V 50~60Hz, utilizado para la fuente de alimentación del puerto serie.
