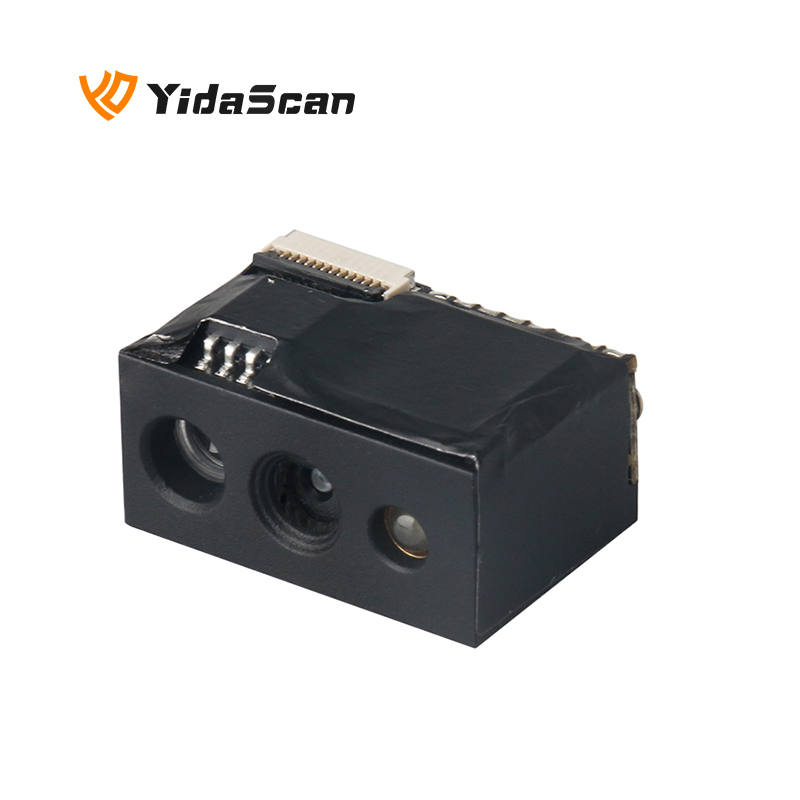

Prenda Módulo de escáner de código de barras ES14 1D

Módulo de escáner de código de barras ES14 1D

Breve descripción:

Capacidad de decodificación: 1D

Factor de forma: todo en uno

Iluminación: LED rojo

Dimensión: 26,5 mm (largo) x 20,0 mm (ancho) x 11,5 mm (alto).

Peso neto: <6g

Interfaz: TTL, USB, PS2

Proyecto: POS, Atención médica, Almacén, Máquinas expendedoras, Validación de boletos, Transporte y logística, Quiosco de autoservicio, Fabricación


Detalle del producto

Especificación

Características

• Talla pequeña
Tamaño pequeño, con tuercas de cobre fijas para una fácil integración en otros equipos, como quioscos, puntos de venta, etc.

• Interfaces opcionales
Una amplia variedad de interfaces opcionales USB (KBW, COM, HID), TTL, PS2 para diferentes escenarios de aplicación.

• Lector CCD
CCD importado original, lectura de código de barras de alta precisión (3MIL), para identificar fácilmente todos los códigos de barras unidimensionales principales en el mercado.

• Modos de trabajo
Admite una variedad de modos de trabajo (manual, brillo prolongado, parpadeo, inducción, control de comando), puede cumplir con los diferentes requisitos de lectura.

• Desarrollo de OEM
Soporte para actualizaciones en línea, desarrollo personalizado y desarrollo secundario.

Montaje

Las siguientes ilustraciones muestran las dimensiones de montaje mecánico para el VM1420.El diseño estructural debe dejar algo de espacio entre los componentes.

a1

Parte delanteraView(unidadmm

a2

Vista lateral (unidad: mm)

a3

Vista superior (unidad: mm)


  • Anterior:
  • Próximo:

  • Tipo de scaneado CCD lineal
    Fuente de luz Luz roja visible, 625±10nm
    UPC 32 bits
    Resolución 2500
    Precisión de lectura ≥3mil/0.076mm(PCS90%,Código 39)
    Velocidad de decodificación 300 veces/segundo
    Profundidad de campo 30mm-700mm
    Modo de escaneo Manual, continuo, detección automática, intermitente

    Ángulo de escaneo

    Condiciones de prueba: CODE39,10mil/0.25mm,PCS90%

    Paso: ± 60 °

    Rollo: ±30°

    Sesgo: ±60°

    Imprimir señal de contraste ≥20%
    Luz ambiental Ambiente oscuro, luz natural interior.
    Simbologías UPC-A,UPC-E,EAN-8,EAN-13,ISSN,ISBN,Código 128,GS1-128,ISBT 128,Código 39,Código 93,Código 11,Intercalado 2 de 5,Matriz 2 de 5,Industrial 2 de 5, Estándar 2 de 5 (IATA), Codabar (NW-7), Plessey, MSI Plessey, RSS, China Post, etc.

    Desempeño Mecánico / Electrificación

    Peso

    <6g

    Dimensión 26,5 mm (largo) x 20,0 mm (ancho) x 11,5 mm (alto)
    Modo de comunicación USB (USB-KBW, USB-COM), TTL, PS2
    Tipo de interfaz FFC 12 pines paso 0,5
    Fuente de alimentación DC 3.3-5V@50mA (trabajo)

    Ambiente de trabajo

    Temperatura de funcionamiento -20 ℃ a 50 ℃
    Temperatura de almacenamiento -40 ℃ a 70 ℃
    Humedad 5% a 95% (sin condensación)
    Altura de caída 1,2 m
    Prueba de temperatura 30 minutos para alta temperatura, 30 minutos para baja temperatura,

    Alta temperatura.

    60℃

    Baja temperatura.

    -20℃
    Prueba de vibraciones de transporte 10H@125RPM

    Lista de accesorios

    Cable (Opcional) Cable USB, utilizado para conectar el ES14 a un dispositivo host.
      Cable RS232, utilizado para conectar el ES14 a un dispositivo host, con cable de alimentación USB.
      Cable PS2, utilizado para conectar el ES14 a un dispositivo host y un dispositivo de entrada de teclado.
    Tablero de prueba (opcional) Con botón disparador y zumbador, tiene función de salida USB o RS232.
    Adaptador de corriente Salida: DC5V 1A, entrada: AC100~240V 50~60Hz (puerto serial opcional).

    Profundidad de campo

    Código de barras

    Precisión cerca lejos

    Código 39

    0,076 (3 mil) 80 mm 120 mm

    Código 39

    0,1 mm (4 mil) 70 mm 140 mm

    Código 39

    0,127 mm (5,0 mil) 60 mm 150 mm

    Código 39

    0,5 mm (20 mil) 30 mm 450 mm

    Código 39

    1,0 mm (40 mil) 130 mm 700 mm

    EAN-13

    0,33 mm (13,0 mil) 30 mm 320 mm

    Condición de prueba: T = 25 ℃, Iluminación = 200LUX, PCS = 0.9
