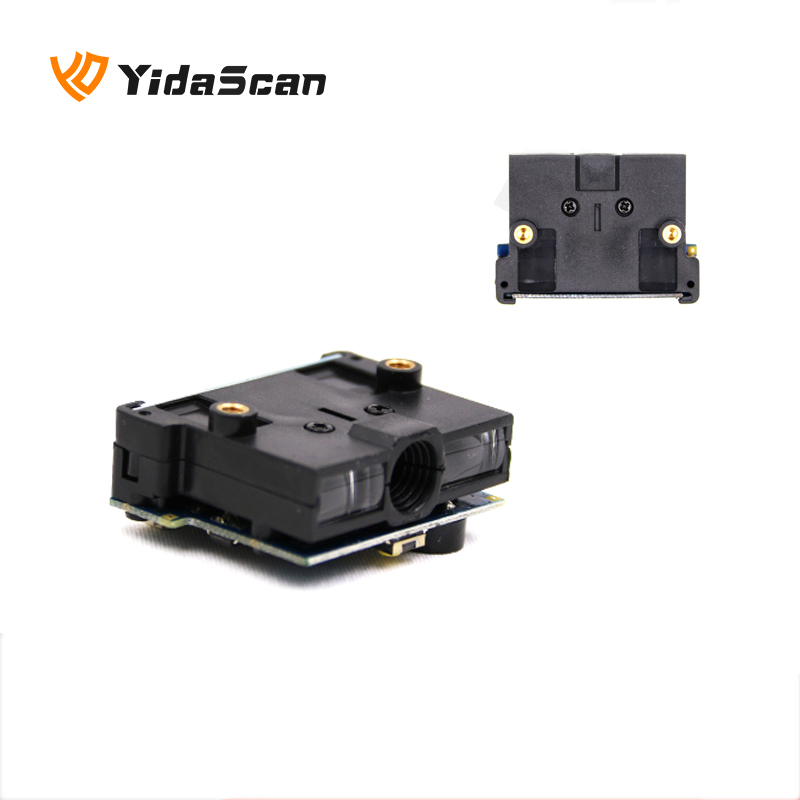

, ES12 1D-Barcode-Scan-Engine

ES12 1D-Barcode-Scan-Engine

Kurze Beschreibung:

Dekodierungsfähigkeit: 1D

Formfaktor: All-in-One

Beleuchtung: Rote LED

Abmessungen: 32,2 mm (L) x 44,15 mm (B) x 20,0 mm (H)

Nettogewicht: <16 g (ohne Kabel)

Schnittstelle: USB, RS232, TTL, PS2

Projekt: Verkaufsautomaten, Ticketvalidierung, Supermarktschließfächer, Selbstbedienungskiosk, Zugangskontrolle, Fertigung


Produktdetail

Spezifikation

Merkmale

• Kleine Größe
Kleine Größe, mit festen Kupfermuttern zur einfachen Integration in andere Geräte.

• Optionale Schnittstellen
Vielfältige optionale Schnittstellen USB (KBW, COM, HID), TTL, RS232, PS2 für unterschiedliche Anwendungsszenarien.

• CCD-Leser
Original importierter CCD, hochpräzises Barcode-Lesen (3MIL), um alle gängigen eindimensionalen Barcodes auf dem Markt leicht zu identifizieren.

• Arbeitsmodi
Unterstützt eine Vielzahl von Arbeitsmodi (manuell, lang hell, blinkend, Induktion, Befehlssteuerung), kann die unterschiedlichen Leseanforderungen erfüllen.

• Direkt verbunden
Modi können direkt mit dem Kabelmaterial verbunden werden, müssen kein zusätzliches Entwicklungsboard hinzufügen, bequem zu bedienen.

• OEM-Entwicklung
Unterstützung für Online-Upgrades, benutzerdefinierte Entwicklung und sekundäre Entwicklung.

Strukturgröße

Das ES12 1D CCD-Modul verwendet das integrierte Design für die folgenden physikalischen Größenspezifikationen.Einheit: mm

s1
s2
s3

Hinweis: Verwenden Sie unten 3,0-mm-Zahnschrauben mit einer maximalen Tiefe von 4 mm.


  • Vorherige:
  • Nächste:

  • Kommunikationsmodus

    USB (USB-KBW, USB-COM, USB-HID), TTL, RS232, PS2

    Optisches System

    Linearer CCD-Sensor

    Auflösungsverhältnis

    2500

    Auflösung

    ≥3mil/0,076mm (PCS90%,CODE 39)

    Lesen Sie die Schärfentiefe ab

    30mm~700mm

    Dekodierungsgeschwindigkeit

    300 Zeit / Sek

    Lesemodus

    Manuelles Lesen, oft helles Lesen, Induktionslesen, Flickerlesen, Befehlssteuerung

    Aufforderungsmodus

    Summer

    Winkel lesen

    Testbedingungen: CODE39,10mil/0,25mm,PCS90%

    Rotate Roll: ± 30°, Tilt Pitch: ± 60°, Offset Skew: ± 60°

    Kontrast drucken

    ≥20%

    Umgebungslicht

    Dunkle Umgebung, natürliches Innenlicht

    Symbologien

    UPC-A, UPC-E, EAN-8, EAN-13, ISSN, ISBN, Code 128, GS1-128, ISBT 128, Code 39, Code 93, Code 11, Interleaved 2 von 5, Matrix 2 von 5, Industriell 2 von 5,Standard 2 von 5(IATA),Codabar(NW-7),Plessey,MSI Plessey,RSS,China Post,etc.

    Mechanische / Elektrifizierungsleistung

    Reingewicht

    <16 g (kein Kabel)

    Erscheinungsgröße 32,2 mm (L) x 44,15 mm (B) x 20,0 mm (H)
    Kabellänge 1,5 m (optional)
    Oberflächentyp 11PIN Teilung 1,25
    Betriebsspannung Gleichstrom 5V
    Strom 100 mA (Arbeit), 30 mA (Standby)

    Arbeitsumgebung

    Arbeitstemperatur -20℃ bis 50℃
    Lagertemperatur -40℃ bis 60℃
    Arbeitsfeuchtigkeit 5 % bis 95 % (keine Kondensation)
    Transportvibrationstest 10 Std. bei 125 U/min

    Zubehörliste

    Kabelmaterial (optional) USB-Kabel: für den Anschluss an Scanner und Host und für die USB-Kommunikation; RS232-Kabel: mit DC-Stromversorgungskopf für den Anschluss an Scanner und Host und für die serielle Kommunikation;

    USB-Versorgungsleitung: zur Verbindung von Scanner und Powerhost und zur Versorgung der seriellen Schnittstelle;

    PS2-Kabel: zum Anschließen des Scanners an den Host und der Host-Tastatur für die Kommunikation über den Tastaturanschluss.



    Netzteil (optional) Ausgang: DC5V 1A, Eingang: AC100~240V 50~60Hz, der für die Stromversorgung der seriellen Schnittstelle verwendet werden kann.
